Poutrelle hourdis: plancher, principe de fonctionnement et prix

Le 27 janvier 2025 - ⏱️️ 8 min

Les poutrelles-hourdis désignent une méthode de construction de planchers où les poutrelles (supports en acier ou en béton) portent des hourdis (éléments préfabriqués). Les hourdis, également appelés entrevous, sont des éléments qui remplissent l'espace entre les poutrelles et servent de coffrage perdu pour couler le béton, formant ainsi la dalle du plancher. Cette solution permet de créer des structures légères et solides, tout en simplifiant le processus de construction en éliminant les opérations de coffrage et décoffrage.Ce guide vise à présenter leurs composants, leur mise en œuvre, ainsi que les options disponibles pour optimiser leurs performa​​​​​​​nces.

Un plancher poutrelles-hourdis est constitué de poutrelles en béton et d'hourdis (ou entrevous) qui forment une structure porteuse sur laquelle une dalle de compression est coulée. Cette technique permet d'éviter l'usage de coffrages lourds et d'accélérer la construction.

1. Qu'est-ce qu'une poutrelles-hourdis ?


1.1. Définition

Une poutrelle hourdis est un élément de construction utilisé principalement dans les structures de planchers en béton armé. Elle se compose de deux parties :

  1. La poutrelle : Il s'agit d'une poutre, souvent en béton préfabriqué ou en béton armé, qui sert de support principal pour le plancher. Elle est généralement disposée parallèlement aux murs porteurs ou aux éléments structurels.

  2. Le hourdis : Ce sont des éléments de remplissage (souvent en béton léger, terre cuite, polystyrène expansé, ou en matériaux similaires) qui sont placés entre les poutrelles pour former le plancher. Les hourdis assurent la légèreté de la structure tout en remplissant l'espace entre les poutrelles pour créer une surface continue.

Le système de poutrelle-hourdis est couramment utilisé dans la construction de bâtiments pour réaliser des planchers résistants tout en étant relativement légers, ce qui facilite l'installation et réduit les coûts.


Principaux usages

  • Vides sanitaires : Pour créer une isolation entre le sol et le rez-de-chaussée.

  • Étages : Utilisé comme support pour les niveaux supérieurs d'un bâtiment.

  • Planchers de toit : Dans certains cas, pour les toitures plates.

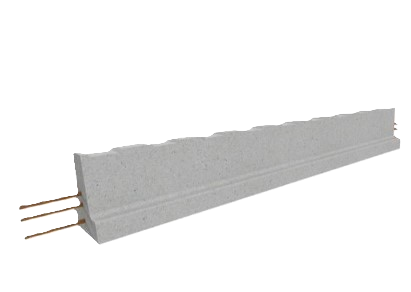

                                                                                                                     Poutrelle hourdis

2. Composants du plancher poutrelles-hourdis

Un plancher sur poutrelles-hourdis est une structure en béton composée de trois éléments principaux, chacun jouant un rôle spécifique dans la solidité et la performance globale du plancher.

Tout d'abord, les poutrelles, qui constituent l'ossature principale, sont des éléments préfabriqués en béton. Elles peuvent être en béton armé ou en béton précontraint, ces dernières offrant une résistance accrue. Les poutrelles s’appuient directement sur la structure porteuse (murs ou poutres) et assurent la stabilité du plancher en répartissant les charges.

Ensuite, les hourdis, aussi appelés entrevous, s'insèrent entre les poutrelles. Ils jouent le rôle de coffrage et participent à la performance thermique et à la solidité du plancher. Ces éléments préfabriqués peuvent être réalisés dans divers matériaux. Les hourdis classiques en béton ou en terre cuite conviennent aux structures robustes, tandis que les hourdis isolants en polystyrène expansé ou en bois sont privilégiés pour leur légèreté et leurs propriétés thermiques.

Enfin, la dalle de répartition, également appelée table de compression, est une fine couche de béton coulée sur l’ensemble de la structure poutrelles-hourdis. Ce béton, souvent prêt à l’emploi, est renforcé par un treillis soudé. La dalle de répartition assure la solidarité des différents éléments et répartit les charges sur toute la surface du plancher, garantissant ainsi sa durabilité et sa résistance.


Conseil de pros

La mise en œuvre de ce type de béton nécessite un savoir-faire technique. Nous vous recommandons de faire appel à un professionnel pour la réalisation de vos aménagements extérieurs en béton désactivé.

3. Avantages et inconvénients

Avantages

  • Économie : Réduction des coûts de matériaux et de main-d'œuvre.

  • Solidité et Résistance : Les poutrelles en béton offrent une excellente capacité à supporter des charges lourdes, ce qui les rend idéales pour diverses applications dans la construction.

  • Rapidité : Mise en œuvre plus rapide que les planchers traditionnels.

  • Polyvalence : Adapté à différents usages et types de constructions.

  • Performance thermique : Isolation améliorée avec des hourdis appropriés.

  • Durabilité : Les matériaux utilisés dans les poutrelles et hourdis sont résistants aux intempéries et à la corrosion, ce qui prolonge la durée de vie de la structure.

Inconvénients

  • Limitations de portée : Peu adapté aux très grandes portées.

  • Sensibilité à la mise en œuvre : Erreurs dans le placement ou le coulage peuvent réduire les performances.

  • Besoins en Espace de Stockage : Leur taille et poids peuvent nécessiter un espace de stockage conséquent sur le chantier, ce qui peut poser des problèmes logistiques.

  • Poids :Le poids des poutrelles en béton peut nécessiter des machineries lourdes pour l'installation, augmentant ainsi les coûts de transport et de main-d'œuvre.



Conseil de pros

Attention au sens de pose : les aciers les plus rapprochés doivent être perpendiculaires aux poutrelles.

4. Mise en œuvre d'un plancher en poutrelle hourdis

1. Pose des poutrelles

  • Tracer les repères :
    Vérifiez les niveaux des éléments d’appui (murs, poutres). Si nécessaire, appliquez une arase périphérique au mortier pour corriger les inégalités.
    Tracez l'emplacement des poutrelles sur les murs porteurs selon le plan de pose, en précisant l'axe et la largeur d’appui (minimum 5 cm).

  • Mise en place des poutrelles :

    • Installez la première poutrelle sur les repères tracés.
    • Disposez les poutrelles suivantes en utilisant des hourdis comme entretoises pour ajuster l’espacement.
    • Suivez la même procédure pour chaque rangée.


2. Étaiement

  • Selon les caractéristiques du plancher, installez des étais :
    Le nombre et l’espacement des files d’étais sont définis sur le plan fourni par le fabricant.
    Placez les étais perpendiculairement à l’axe des poutrelles.


3. Pose des hourdis

  • Pour hourdis en polystyrène : Posez-les avant l’étaiement.
  • Pour hourdis en béton : Installez-les après étaiement des poutrelles.
  • Procédure de pose :
    • Insérez les hourdis entre les poutrelles de manière à ce qu’ils soient bien jointifs.
    • Coupez le dernier hourdis de chaque rangée à la mesure de l’espace restant, si nécessaire.


4. Coffrage des rives

  • Disposez des planelles sur tout le périmètre du plancher pour contenir le béton lors du coulage.
  • Les planelles (en béton ou en brique) doivent être de hauteur égale à celle du plancher.


5. Mise en place des armatures

  • Chaînage périphérique :

    • Placez les armatures (ex. 2 x Ø10 ou 3 x Ø8) au droit des murs porteurs et aux angles (équerres).
    • Assurez la continuité des armatures par un recouvrement de 40 cm.
    • Ligaturez les armatures avec du fil de fer et veillez à un enrobage minimal de 2 cm.
  • Treillis soudé :

    • Disposez le treillis selon le plan avec un recouvrement (2 mailles dans un sens, 3 dans l’autre).
    • Les fils les plus rapprochés doivent être perpendiculaires aux poutrelles.
    • Ligaturez les treillis entre eux et assurez leur pénétration dans les chaînages.
  • Aciers chapeaux :

    • Installez-les au-dessus des poutrelles pour ancrer la dalle dans le chaînage.
    • Façonnez-les à l’équerre pour les rives et droits pour les appuis centraux.


6. Coulage de la dalle de répartition

  • Préparation :

    • Calculez le volume de béton nécessaire et commandez du béton prêt à l’emploi (prévoir un camion avec pompe ou tapis si accès difficile).
  • Coulage et mise en œuvre :

    • Étalez le béton à l’aide d’un râteau.
    • Nivelez avec une grande règle et ajustez l’épaisseur avec des piges ou un niveau laser.
    • Remontez le treillis soudé à mi-épaisseur pour un bon enrobage.
    • Lissez la surface avec une lisseuse et appliquez un produit de cure pour éviter les fissures.


7. Temps de séchage

  • Durcissement de la dalle :
    • Laissez sécher la dalle pendant 1 mois avant de poser une chape ou un revêtement.
    • Retirez les étais après durcissement complet si le plancher est étayé.


Ce processus garantit une mise en œuvre conforme à la norme NF DTU 23.5, pour un plancher durable et performant.

Conseils de pros:

Outils nécessaires à la pose

  • Poutrelles en béton
  • Hourdis
  • Niveau tubulaire
  • Mètre
  • Râteau
  • Cordeau traceur
  • Règle à deux manches
  • Règle vibrante
  • Treillis soudé
  • Chainages horizontaux
  • Chapeaux de rive
  • Ligatures
  • Planelles
  • Béton pour dalle de compression


5. Quel est le prix d’un plancher en poutrelle hourdis?

Prix d’un plancher poutrelle-hourdis en béton

Le coût d’un plancher poutrelle-hourdis en béton est estimé à 40-45 €/m² hors main-d’œuvre. Avec l’intervention d’un professionnel, le prix total monte à 80-105 €/m².

Détail des coûts :

  • Poutrelle : Soutient les entrevous. Prix moyen : 14 €/m² (variable selon la portée).
  • Entrevous : Hourdis à 1,20 €/unité (4 par m²). Prix moyen : 10 €/m².
  • Treillis soudé : Utilisé pour renforcer la dalle de compression. Prix : 4,46 €/m².
  • Dalle de compression : Épaisseur moyenne de 4 cm (équivalent calculé à 8 cm). Béton à 150-200 €/m³. Prix : 12-16 €/m².
  • Main-d’œuvre : 1h10 par m², avec un tarif horaire de 35-50 €. Coût : 40-60 €/m².

Ce budget varie selon les matériaux choisis et la complexité du projet.


6. Les 5 types de hourdis: propriétés et usages

Les 5 types de hourdis : propriétés et usages

Les hourdis se distinguent selon leur matériau, chacun ayant des avantages et des inconvénients en termes d'isolation, de résistance et de mise en œuvre. Voici les principaux types :

  1. Hourdis en béton

    • Avantages : Économiques, solides, adaptés aux charges lourdes, bonne inertie thermique pour le confort d'été.
    • Inconvénients : Lourds, difficiles à manipuler, faible isolation thermique.
  2. Hourdis en terre cuite

    • Avantages : Bon déphasage thermique, régulation de l'humidité, prix abordable.
    • Inconvénients : Faible isolation thermique et acoustique, manutention difficile.
  3. Hourdis en composite

    • Avantages : Légers, faciles à transporter et poser, gain de temps sur les chantiers.
    • Inconvénients : Plus coûteux, isolation limitée.
  4. Hourdis en bois

    • Avantages : Très légers, simples à manipuler et à installer, résistants pour tous niveaux de planchers.
    • Inconvénients : Faible isolation thermique et phonique, nécessite une dalle de compression plus épaisse.
  5. Hourdis en polystyrène

    • Avantages : Excellente isolation thermique, réduction des ponts thermiques, légèreté et facilité de pose.
    • Inconvénients : Absence d'isolation acoustique, inflammabilité, limite de charges lourdes.

Chaque type de hourdis se choisit en fonction des exigences spécifiques du projet et des contraintes du chantier.



                                                                                                         Poutrelle béton treillis


Conclusion

En conclusion, les poutrelles et hourdis constituent une solution incontournable dans le domaine de la construction de planchers, alliant solidité et efficacité. Leur capacité à supporter des charges lourdes tout en demeurant légers permet d’optimiser l’espace et la structure des bâtiments. Bien que le coût puisse varier considérablement en fonction des matériaux choisis, de la taille, et des frais de main-d’œuvre, cet investissement est souvent compensé par la durabilité et la longévité qu’ils offrent. De plus, une bonne planification et le choix de matériaux appropriés permettent de garantir la sécurité et la conformité aux normes en vigueur. En engageant des professionnels pour l'installation et le conseil, les propriétaires peuvent s'assurer que leur projet respecte des standards élevés, minimisant ainsi les risques futurs. Finalement, une approche bien réfléchie en matière de poutrelles et de hourdis peut non seulement réduire les coûts à long terme, mais aussi garantir la qualité et la fiabilité de la structure.

Ce qu'il faut retenir

Les poutrelles et hourdis sont des éléments essentiels dans la construction de planchers, offrant une efficacité structurelle remarquable pour supporter des charges importantes. Voici les points clés à garder en mémoire :

  • Variété de matériaux : Plusieurs options telles que le béton précontraint ou les hourdis en béton léger.
  • Coûts variables : Les frais peuvent fluctuer en fonction des types de poutrelles, des dimensions, et des frais de main-d'œuvre.
  • Installation professionnelle : Il est recommandé de faire appel à des experts pour garantir la conformité aux normes de sécurité.
  • Durabilité : Conçus pour durer, offrant une solution rentable à long terme avec peu de besoins en maintenance.

Il est crucial de consulter des professionnels pour optimiser le choix des matériaux et s'assurer que l'installation respecte les réglementations en vigueur.
