Semelle isolée : son principe de fonctionnement et son coût
Le 21 janvier 2025 - ⏱️️ 8 min
Les semelles isolées sont les fondations des poteaux. Leurs dimensions de surface sonthomothétiques à celles du poteau que la fondation supporte. La semelle isolée, également appelée semelle ponctuelle, est une fondation superficielle réalisée conformément au DTU 13.11. Elle se distingue par sa position isolée par rapport aux autres fondations et sa capacité à reprendre des charges ponctuelles. On parle de fondations superficielles lorsque leur profondeur est inférieure ou égale à 3 m, tandis qu'au-delà de cette profondeur, il s'agit de fondations profondes.

TABLE DES MATIÈRES
1. Qu'est-ce qu'une semelle isolée
2. Types et choix des formes des semelles isolées
3. Différences entre semelle filante et semelle isolée
4. Quelle est la profondeur recommandée pour une semelle isolée ?
5. Comment procéder à la mise en œuvre d’une semelle isolée ?

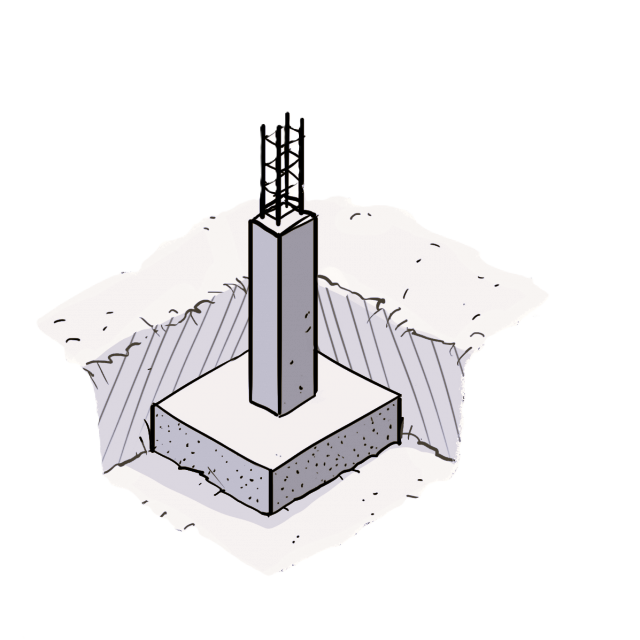

Une semelle isolée est une fondation en béton située sous un pilier ou poteau, conçue pour supporter une charge concentrée et la transmettre à un sol stable. Cela aide à éviter les affaissements ou les déséquilibres qui pourraient compromettre la sécurité de l'édifice.
1. Qu'est-ce qu'une semelle isolée
1.1. Définition
Le terme « isolée » utilisé pour décrire une semelle de fondation ne fait pas référence à une isolation thermique, phonique ou sismique, mais à son emplacement distinct par rapport aux autres éléments des fondations.
Une semelle isolée est une composante des fondations qui est discontinue et qui n’est pas nécessairement connectée au reste des fondations. Ce caractère « isolé » la distingue des autres types de fondations comme le radier ou la semelle filante, qui sont des structures continues sur toute la tranchée périmétrique destinée à soutenir une construction.
La semelle isolée correspond à une fondation localisée sous un élément structurel ponctuel, tel qu’un poteau ou un pilier, dont la base doit être ancrée dans le sol à l’aide d’un socle de fondation. En raison de son rôle spécifique de support de charges ponctuelles, elle est également appelée « semelle ponctuelle », afin d’éviter toute confusion avec une éventuelle fonction d’isolation thermique ou phonique.
1.2. Quand utiliser une semelle isolée ?
La semelle isolée est privilégiée pour absorber les descentes de charges concentrées provenant de poteaux, notamment dans les structures de type poteaux-poutres.
Cependant, lorsque les poteaux sont rapprochés, une semelle filante peut s’avérer plus avantageuse en raison de sa rapidité d'exécution. Par conséquent, la semelle isolée est particulièrement adaptée aux poteaux espacés.
De plus, les semelles isolées peuvent être associées à des longrines, des poutres préfabriquées en béton armé placées sous des murs porteurs.
2. Types et choix des formes des semelles isolées
Voici les différentes formes de semelles isolées :
Types de semelles isolées.
Critères de sélection
Les critères de sélection se divisent en considérations techniques, économiques et relatives :
- La charge et l'emplacement de la semelle.
- Les caractéristiques du terrain (argileux ou rocheux).
- La possibilité de réalisation ou non d'un coffrage.
- La facilité de mise en forme des aciers.
- La quantité et la facilité de mise en œuvre du béton.
Formes les plus simples
Les formes les plus courantes et simples sont :
- Semelles de forme carrée ou rectangulaire.
- Section constante (sans variations).
Conseil de pros
Si la profondeur de la fondation est inférieure ou égale à 3 m, elle est considérée comme superficielle. Au-delà de 3 m, elle est qualifiée de profonde.
3. Différences entre semelle filante et semelle isolée
Fonction :
- Semelle Filante : Répartit la charge sur une surface continue, idéale pour des structures linéaires comme des murs.
- Semelle Isolée : Supporte des charges concentrées sous des éléments ponctuels comme des piliers.
Forme :
- Semelle Filante : Longue et continue.
- Semelle Isolée : Forme généralement carrée ou rectangulaire, sous chaque pilier.
Application :
- Semelle Filante : Utilisée pour des bâtiments avec des murs porteurs continus.
- Semelle Isolée : Utilisée pour des structures avec des supports ponctuels, comme des colonnes.
4. Quelle est la profondeur recommandée pour une semelle isolée ?
La profondeur d’une semelle isolée dépend de plusieurs facteurs, notamment la nature du sol, le climat, et la nécessité de protéger la fondation contre le gel.
En général :
- En zone tempérée, la profondeur minimale est de 50 cm.
- En montagne, elle peut atteindre 1 m, voire jusqu’à 1,50 m en fonction des conditions climatiques.
En France, la profondeur dite "hors gel" varie selon les régions :
- En plaine, elle est généralement d’environ 50 cm.
- En montagne, elle peut nécessiter d’être creusée jusqu’à 70 cm ou davantage pour tenir compte des variations de température.
Ainsi, la profondeur d’une semelle isolée doit toujours être adaptée à la région et aux caractéristiques locales pour assurer sa protection contre le gel.
5. Comment procéder à la mise en œuvre d’une semelle isolée ?
1. Réalisation du fond de fouille
Pour débuter, il est nécessaire de préparer un fond de fouille adapté aux dimensions de la semelle isolée. Les étapes sont les suivantes :
- Délimiter précisément la surface de la fondation.
- Déterminer la profondeur d’excavation requise.
- Réaliser le terrassement manuellement ou à l’aide d’engins mécaniques.
- Nettoyer et assécher le fond de fouille, si nécessaire.
- Couler une couche de béton de propreté (dosage : 150 kg/m³).
Note : Le béton de propreté sèche rapidement, permettant de poursuivre les travaux dès le lendemain.
2. Coffrage éventuel
Si la profondeur d’excavation est modérée et que les parois sont stables, la semelle peut être réalisée en pleine fouille. Dans le cas contraire :
- Mettre en place un coffrage à l’aide de bastaings (15 à 30 cm de hauteur) ou de planches en bois.
3. Ferraillage
L’étape suivante consiste à positionner et lier le ferraillage :
- Veiller à respecter un enrobage minimum de 3 cm à l’aide de cales d’armatures.
- Lier les armatures avec du fil à ligaturer en respectant un recouvrement minimum équivalent à 50 fois le diamètre du fer.
- Pour le chaînage vertical, attacher solidement les équerres afin que leur partie verticale forme un angle droit avec la semelle.
4. Commande et coulage du béton
Pour terminer, procédez au coulage du béton :
- Calculer le volume de béton nécessaire.
- Commander du béton prêt à l’emploi auprès d’un fournisseur.
- Réceptionner la livraison et couler le béton, en veillant au bon enrobage des armatures.
- Vibrer le béton avec une aiguille vibrante pour éviter les bulles d’air.
- Niveler la surface, puis talocher et lisser pour obtenir une finition soignée.
6. Prix d’une semelle isolée: estimation et explications
Le coût d’une semelle isolée dépend principalement du prix du béton, généralement compris entre 100 € et 200 € par m³, selon ses caractéristiques (type et dosage).
Estimation du tarif d’une semelle isolée
Pour une semelle de 1 m² x 70 cm de hauteur, le coût est estimé entre 70 € et 170 €, en fonction des paramètres suivants :
- Type de béton (fibré ou classique).
- Dosage en ciment et fibres.
Facteurs influençant le prix
- Nature du terrain et travaux nécessaires.
- Finition du béton (vibré, taloché).
- Localisation et frais de livraison.
- Volume commandé (tarifs dégressifs).
Conclusion
La semelle isolée est une solution fiable et économique pour transmettre les charges d'une structure au sol, particulièrement adaptée aux terrains stables. Sa mise en œuvre nécessite une préparation soignée, incluant le terrassement, le ferraillage et le coulage du béton. En choisissant les matériaux appropriés, comme un béton fibré, il est possible de simplifier les étapes tout en réduisant les coûts.
Ce qu'il faut retenir
À retenir sur la semelle isolée
- Utilisation : Idéale pour des constructions avec des charges ponctuelles (piliers, poteaux).
- Avantages : Simplicité de mise en œuvre, coût maîtrisé, et adaptation à différents types de sols.
- Matériaux : Le béton fibré peut remplacer le ferraillage et le béton de propreté, simplifiant l’exécution.
- Coût estimé : Entre 70 € et 170 € pour une semelle de 1 m² x 70 cm.
- Précautions : Veiller au bon respect des dimensions, des enrobages, et des normes pour garantir la durabilité de la structure.
Une semelle isolée bien réalisée assure la stabilité et la pérennité de vos fondations à moindre coût.
